電池管理系統（BMS）

BMS全稱是Battery Management System，電池管理系統。它是配合監控儲能電池狀態的設備，主要就是為了智能化管理及維護各個電池單元，防止電池出現過充電和過放電，延長電池的使用壽命，監控電池的狀態。

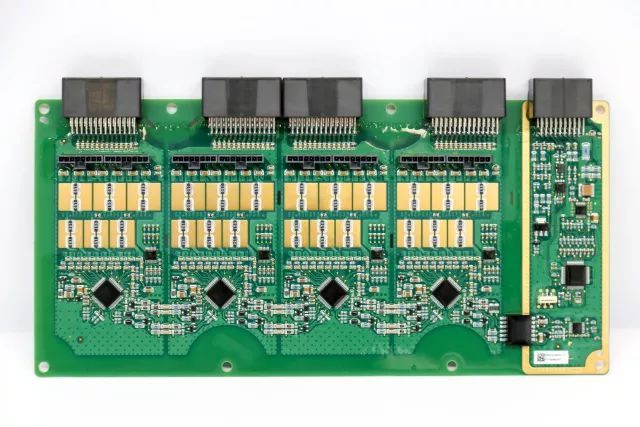

圖 BMS電路板

電池儲能系統由電池組、電器元件、機械支撐、加熱和冷卻系統（熱管理系統）、雙向儲能變流器（PCS）、能源管理系統（EMS）以及電池管理系統（BMS）共同組成。電池組負責儲電，儲能變流器（PCS）控制電池組充放電過程，進行交直流的變換，能源管理系統(EMS)進行數據采集、網絡監控和能量調度，電池管理系統（BMS）負責監控電池儲能單元內各電池運行狀態，保障儲能單元安全運行。

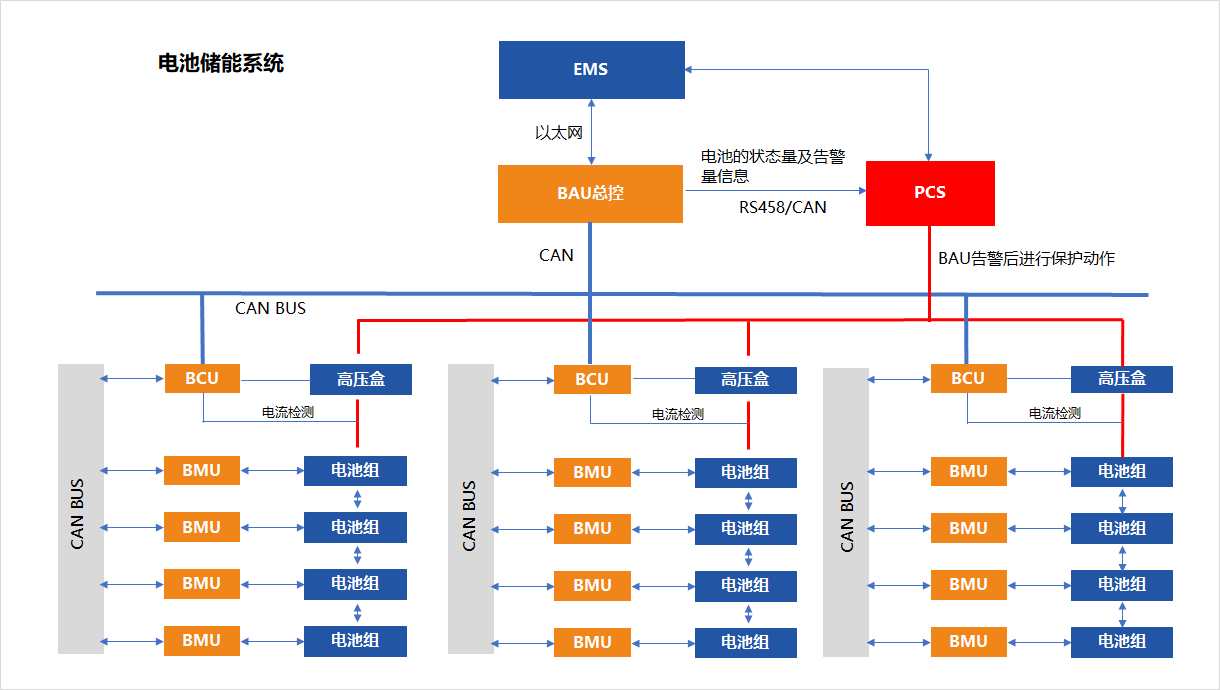

圖 電池儲能系統

BMS是電池儲能系統的核心子系統之一，負責監控電池儲能單元內各電池運行狀態，保障儲能單元安全可靠運行。BMS能夠?qū)崟r(shí)監控、采集儲能電池的狀態參數（包括但不限于單體電池電壓、電池極柱溫度、電池回路電流、電池組端電壓、電池系統絕緣電阻等），并對相關狀態參數進行必要的分析計算，得到更多的系統狀態評估參數，并根據特定保護控制策略實現對儲能電池本體的有效管控，保證整個電池儲能單元的安全可靠運行。同時BMS可以通過自身的通信接口、模擬/數字輸入輸入接口與外部其他設備（PCS、EMS、消防系統等）進行信息交互，形成整個儲能電站內各子系統的聯動控制，確保電站安全、可靠、高效運行。

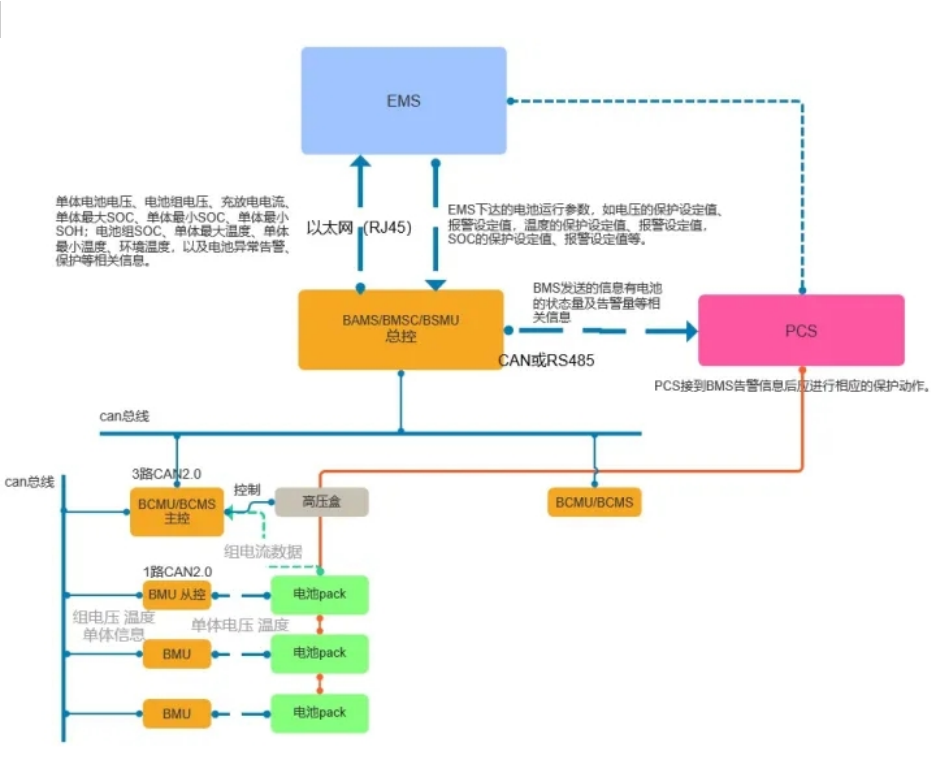

儲能BMS因?yàn)殡姵亟M規模龐大，大多都是三層架構，在從控、主控之上，還有一層總控。

從控：電池單體管理單元BMU（battery module unit，也有的叫CSC/CSU等），負責采集單體電池信息如電壓、溫度，計算分析電池的SOC和SOH，實現對單體電池的主動均衡，并將單體異常信息通過CAN通信上傳給電池簇管理單元BCU。

主控：電池簇管理單元BCU（battery cluster unit，也有高壓管理單元HVU、BCMU等），負責收集BMU上傳的各種電池信息，采集電池組的組電壓、組溫度、電池組充電放電電流、總電壓信息，漏電檢測，狀態異常時斷電保護；計算分析電池組的SOC和SOH，并將所有信息通過CAN通信上傳給電池陣列管理單元BAU。

總控：電池陣列管理單元BAU（battery array unit，也有叫BAMS、MBMS等），對整個儲能電站的電池進行集中管理。向下連接各個電池簇管理單元，采集電池簇管理單元上傳的各種信息；向上與能源管理系統進行信息交互，通過以太網上傳采集的電池信息，接收EMS系統下達的電池運行參數；通過CAN或RS485與變流器PCS通信，BMS將電池狀態量及異常信息發送給變流器，儲能變流器PCS接到BMS告警信息后應進行相應的保護動作。

BMS的功能有很多，最核心的、我們最關注的，無非就是三個方面：
一個是感知（狀態管理），感知電池的狀態，這就是BMS的基本功能，不管測電壓、測電阻、測溫度，最后就是一個感知電池狀態，我們想知道電池狀態什么樣，現在也多少能量，多少容量，現在健康狀態怎么樣，現在有多少功率，現在安全狀態怎么樣，這就是感知。
第二個就是管理（均衡管理），有人說BMS是電池的保姆，那這種保姆就要去管理，管理什么，就要把這個電池盡可能用好它，最基本就是均衡管理、熱管理。
第三個是保護（安全管理），保姆還要做一個工作，如果電池出了一些狀態，它要去進行保護并向上報警。
當然最后附帶一塊通信管理，通過一定的規約在系統內，或系統外傳遞數據。
BMS還有很多其他功能，例如運行控制、絕緣監測、熱管理等等。
